Église Notre-Dame-de-Pitié

Puteaux, Hauts-de-Seine | Grand Orgue | tribune

Card image cap

Composition

4 plans sonores (glisser vers la droite)

Grand-Orgue

Etendue : C1-G5 (56 notes)

  • Bourdon 16
  • Montre 8
  • Bourdon 8
  • Flûte harmonique 8
  • Salicional 8
  • Prestant 4
  • Flûte harmonique 4
  • Quinte 2 2/3
  • Doublette 2
  • Flûte 2
  • Fourniture III
  • Cymbale III
  • Trompette harmonique 8
  • Cromorne 8

Positif

Etendue : C1-G5 (56 notes)

  • Bourdon 8
  • Flûte harmonique 8
  • Salicional 8
  • Prestant 4
  • Flûte harmonique 4
  • Salicet 4
  • Quinte Flûte 2'2/3
  • Superoctave 2
  • Larigot 1 1/3
  • Fourniture III
  • Trompette 8
  • Clairon 4

Récit expressif

Etendue : C1-G5 (56 notes)

  • Quintaton 16
  • Bourdon 8
  • Gambe 8
  • Voix céleste 8
  • Octave 4
  • Flûte à cheminée 4
  • Quinte 2 2/3
  • Octave 2
  • Tierce 1 3/5
  • Larigot 1 1/3
  • Piccolo 1
  • Fourniture III
  • Anche 16
  • Trompette 8
  • Basson-hautbois 8
  • Voix humaine 8
  • Clairon 4

Pédale

Etendue : C1-G3 (32 notes)

  • Contrebasse 16
  • Soubasse 16
  • Grosse Quinte 10 2/3
  • Flûte 8
  • Flûte 4
  • Octave 4
  • Flûte 2
  • Anche 16
  • Trompette 8
  • 2ème Trompette 8
  • Clairon 4

Accessoires

Accouplement Pos./G.O., Accouplement Réc./G.O., Accouplement Réc./Pos., Combinateur, Crescendo général, Expression Réc. par bascule, Tirasse G.O., Tirasse Pos., Tirasse Réc., Tremblant doux Réc.

Frise chronologique


Description

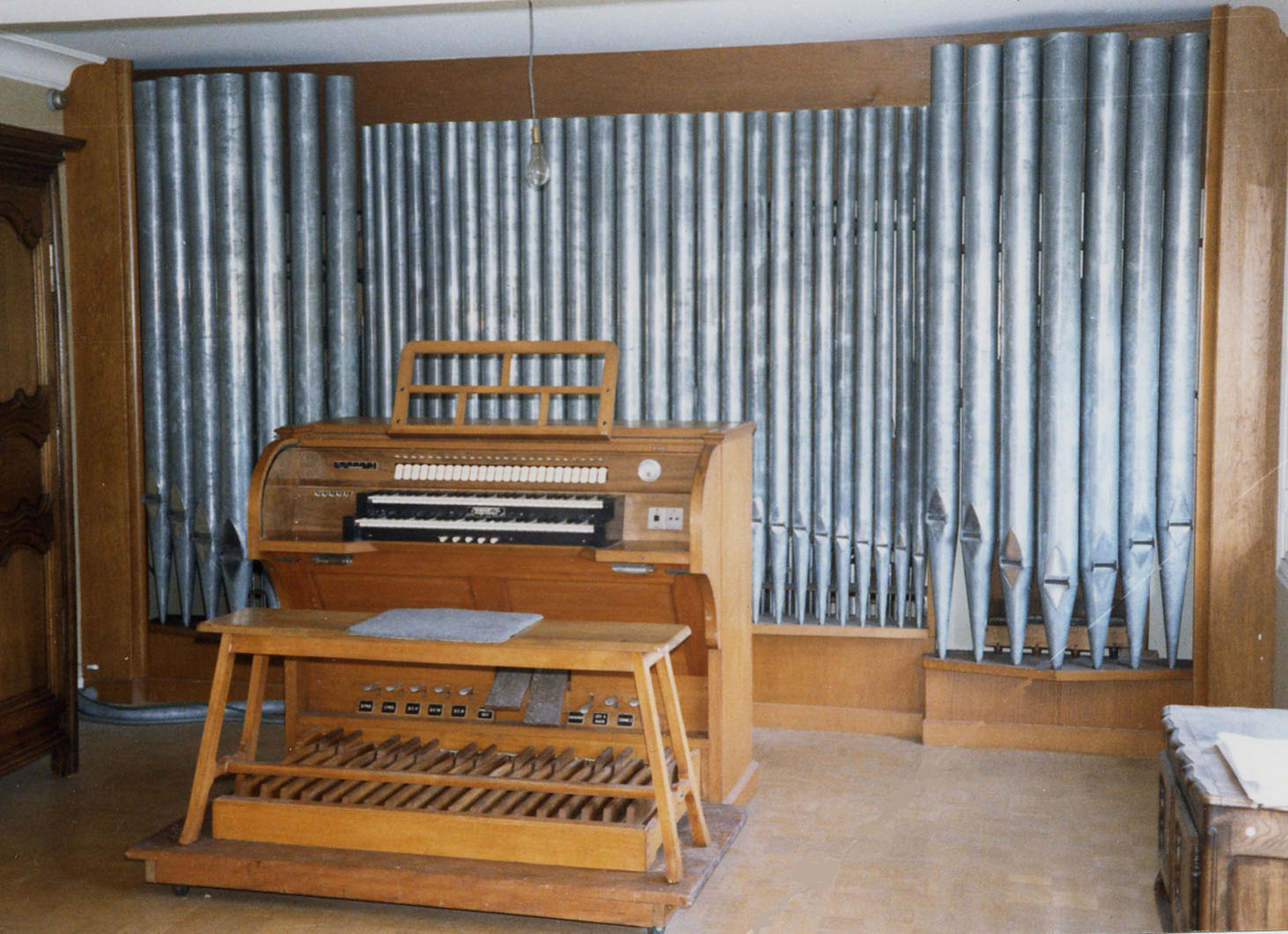

A l'origine, instrument de salon de 11 jeux sur deux claviers/pédalier, sans buffet réél, à traction électrique (notes et jeux) construit en 1955 par Schwenkedel pour un industriel des Ardennes. Tuyauterie, console et éléments de sommiers intégrés à un ensemble entièrement reconstruit par D.Déon et comportant 23 jeux réels (2007)dont 9 séries unifiées, le tout intégré à un buffet neuf réalisé par Claude BERGER et harmonisé par J.P.Swiderski. Inauguration en juin 2000.

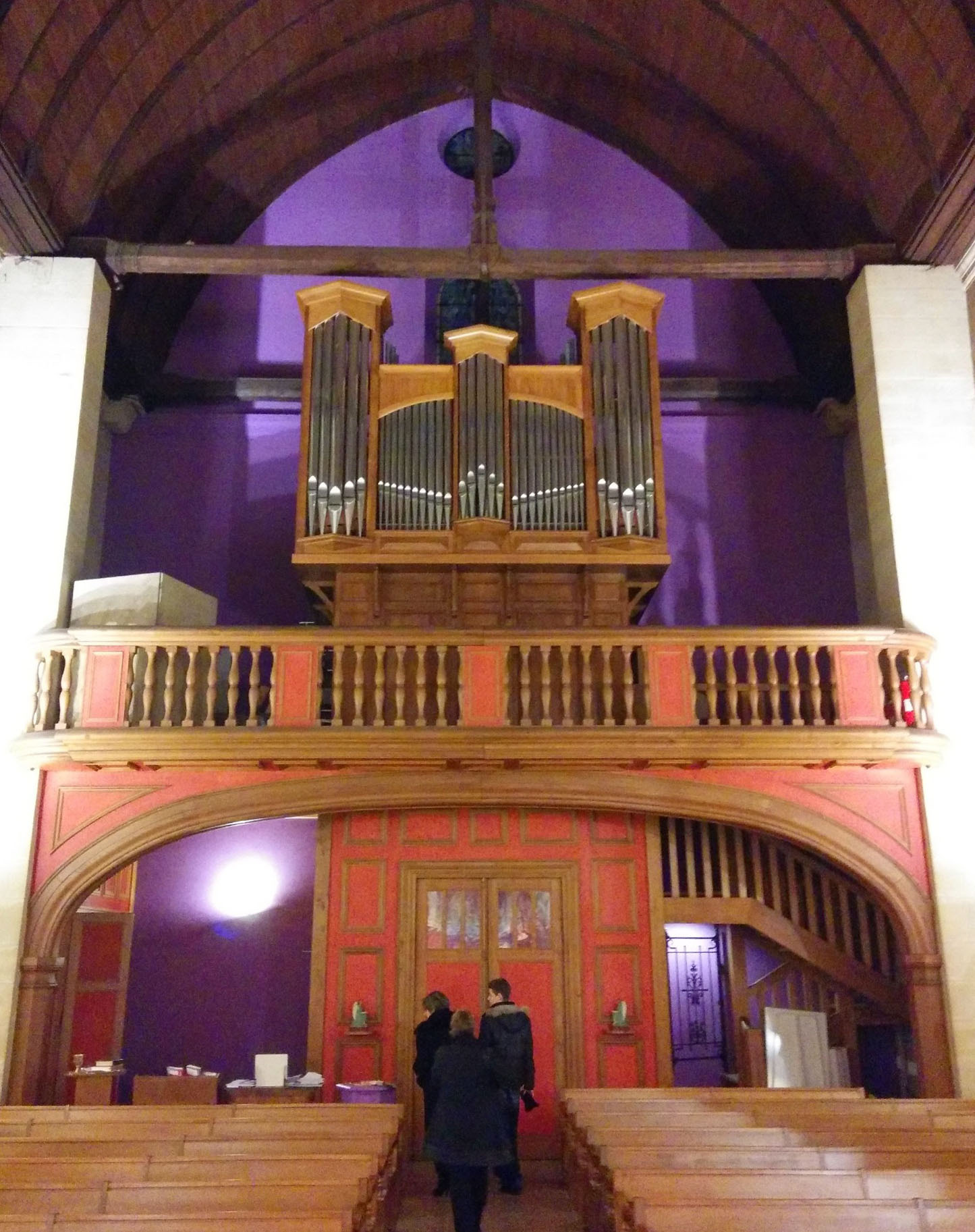

Buffet

Buffet créé par Claude BERGER lors de l'installation dans l'église.

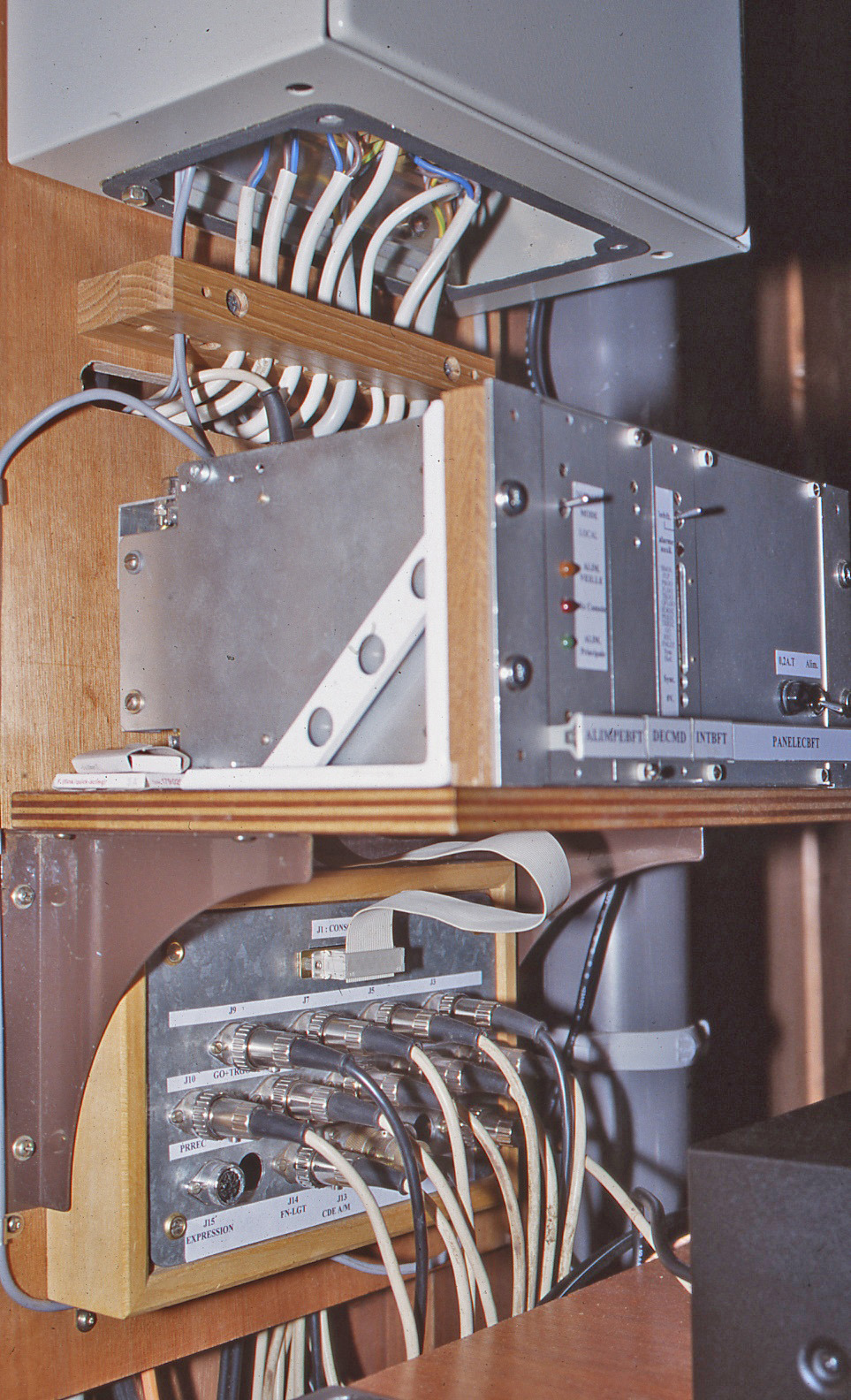

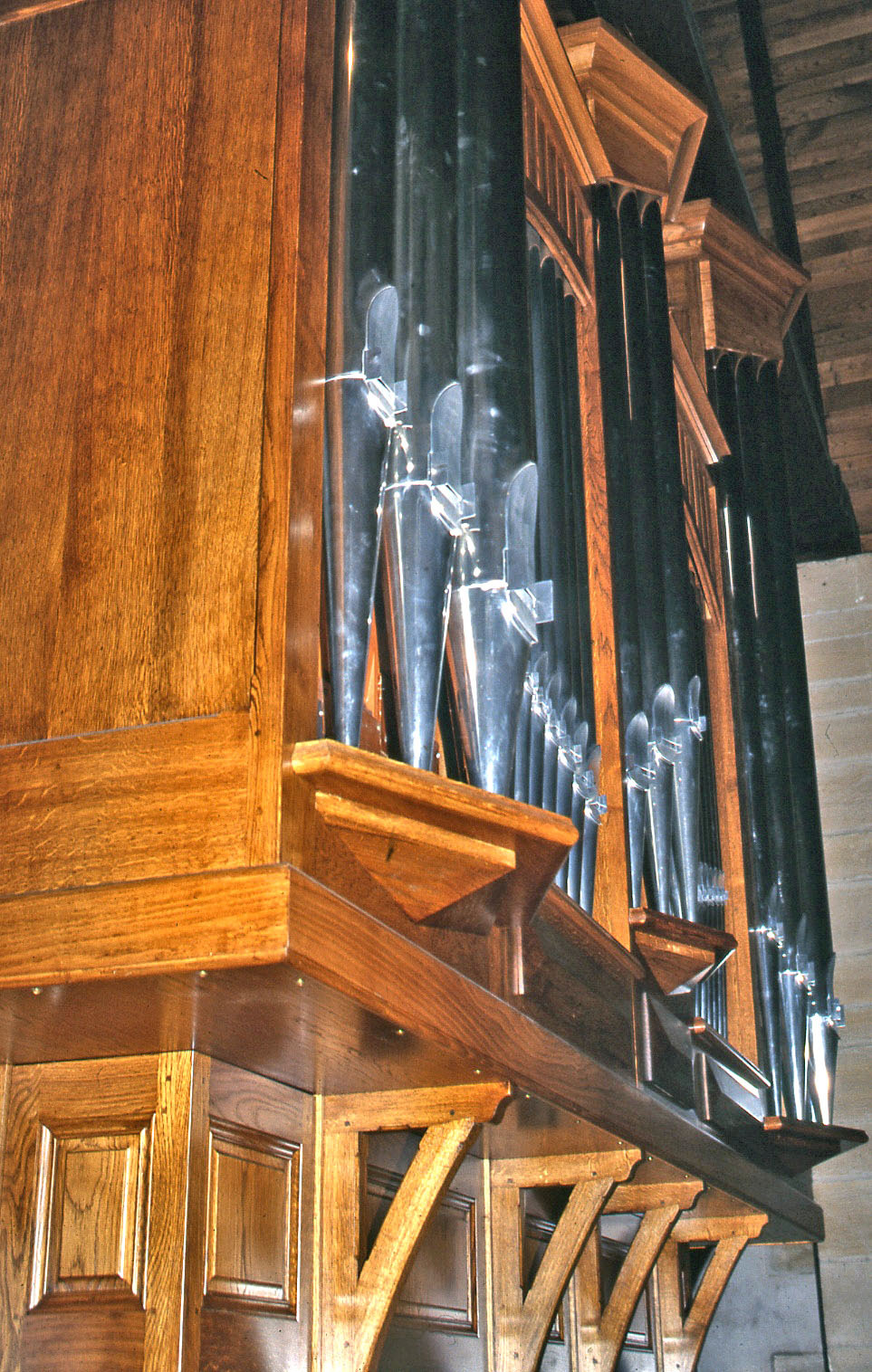

Buffet avec façade en chêne verni en encorbellement sur un soubassement de 2m de hauteur renfermant les servitudes (production de vent, production courant basse tension, électronique...): hauteur totale = 5,2m, largeur = 4m, profondeur = 2,70m.

Organisation interne des sections: Sommiers de G.O. derrière la partie centrale de la montre. Le récit, dans sa boîte expressive, est derrière le G.O et séparé de celui-ci par une passerelle d'accessibilité. Les sommiers de pédale sont adossés aux flancs latéraux du buffet. L'octave basse de la Contrebasse 16' est hors-buffet, adossée au mur de fond de l'église, à l'arrière du buffet et séparée de celui-ci par la passerelle d'accès arrière.

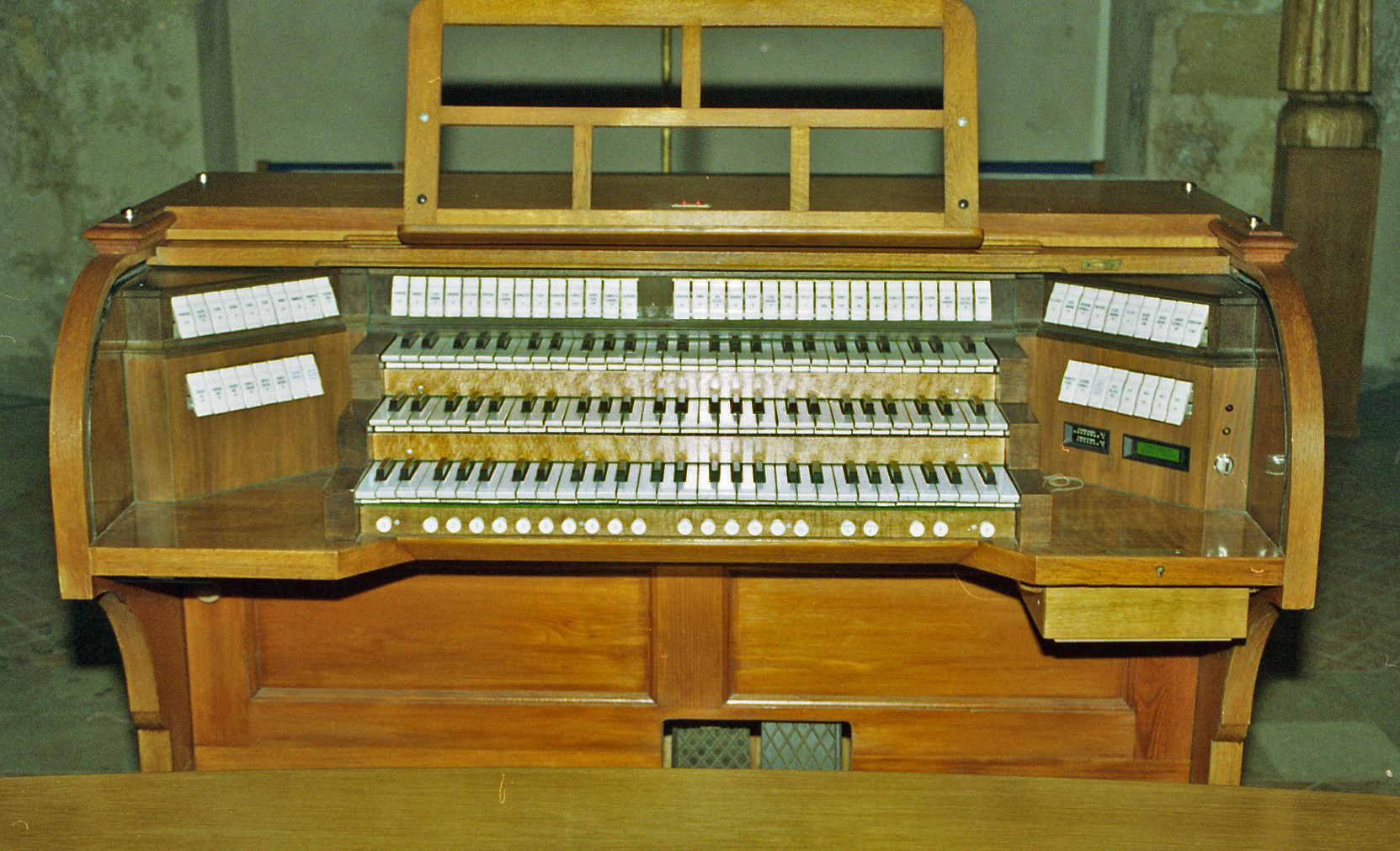

Console

Console mobile situé dans le choeur avec une transmission midi entre la console et l'orgue en tribune.

Combinateur électronique de 256 combinaisons générales ajustables présentées en 16 banques de 16 combinaisons avec appels par pistons + commande séquentielle d'avance et recul (au pied)

Expandeur électronique pris en compte par le combinateur et permettant l'ajout d'un jeu par plan sonore, sélectionnable dans une palette d'une centaine de "jeux
Possibilités d'enregistrement/Play-back par interface MIDI sur la console.

Partie instrumentale

Sommiers

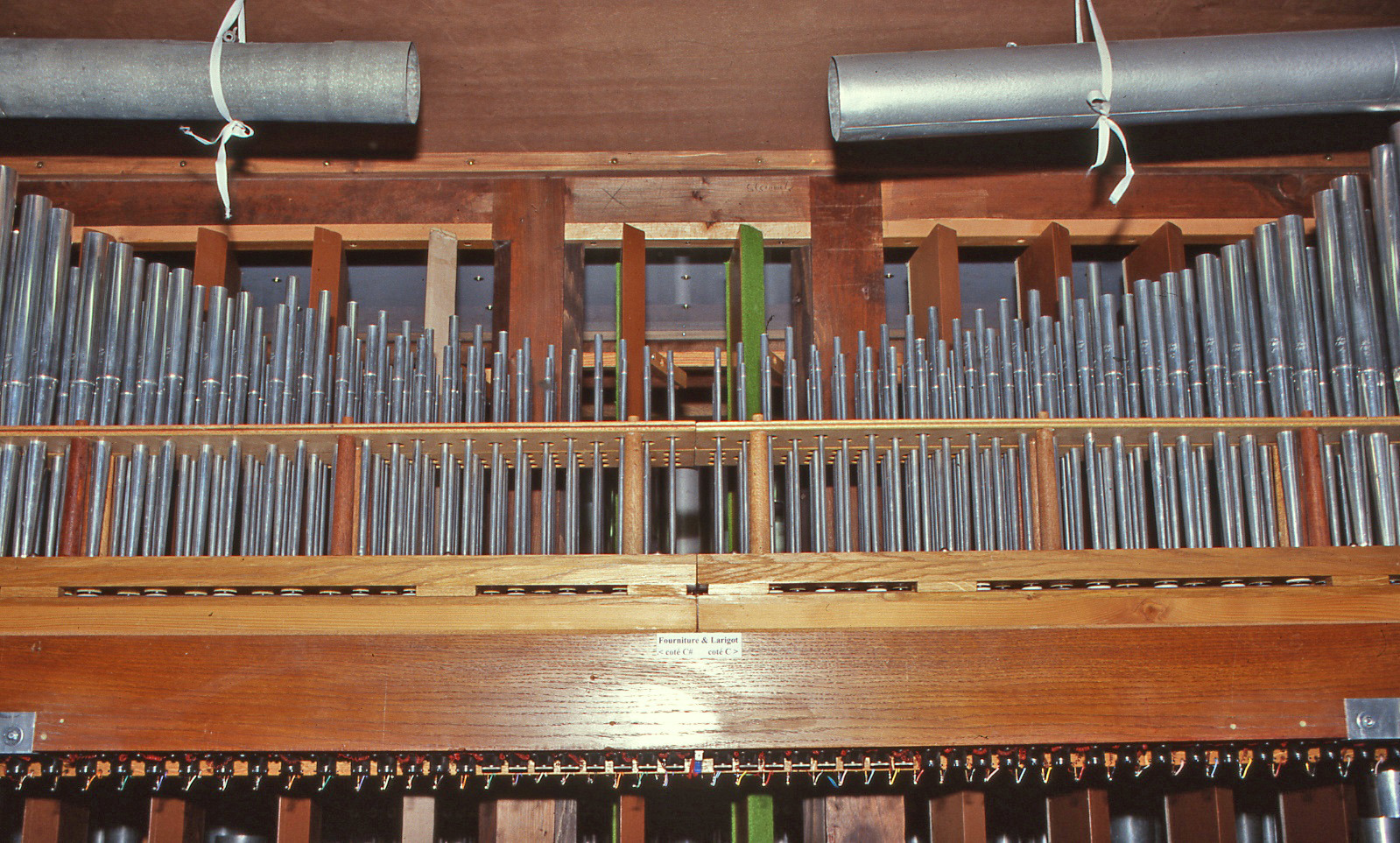

13 jeux sur un sommiers traditionnels à gravures.
11 séries de jeux sur un sommiers à membranes.

Transmission

Numérique. électropneumatique sur les sommiers à membranes, et électromécanique sur les sommiers à gravures.

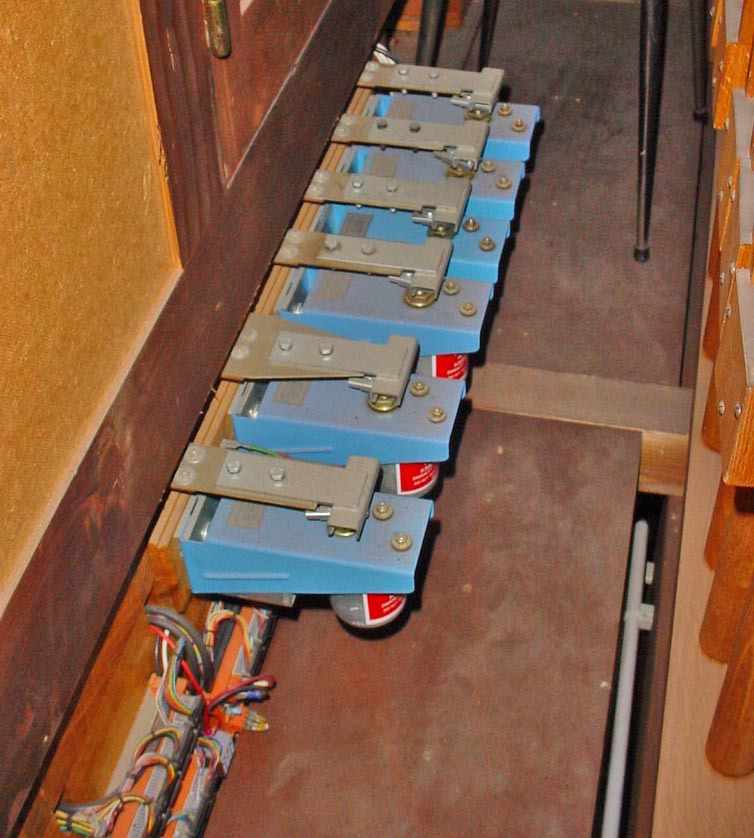

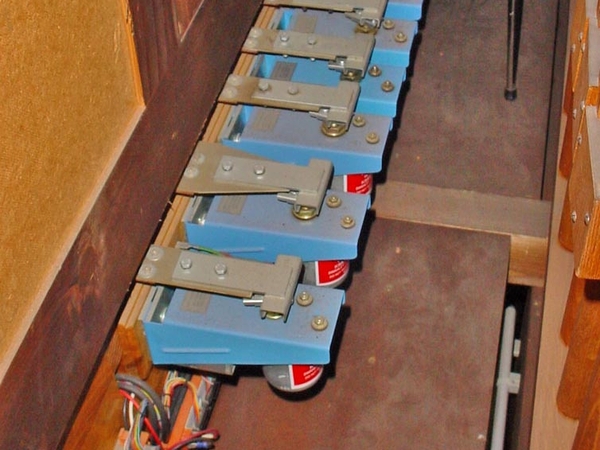

Tirage des jeux

Numérique.

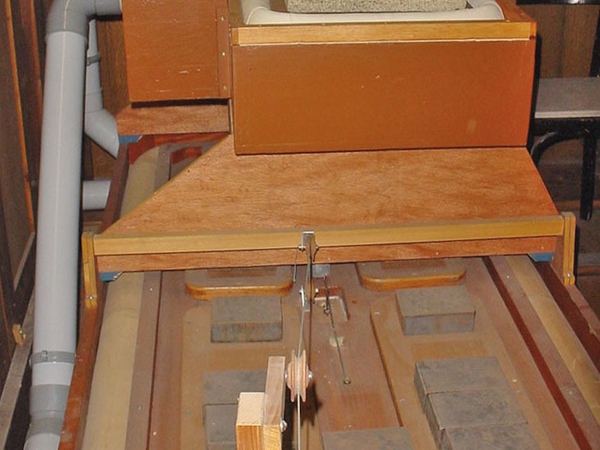

Soufflerie

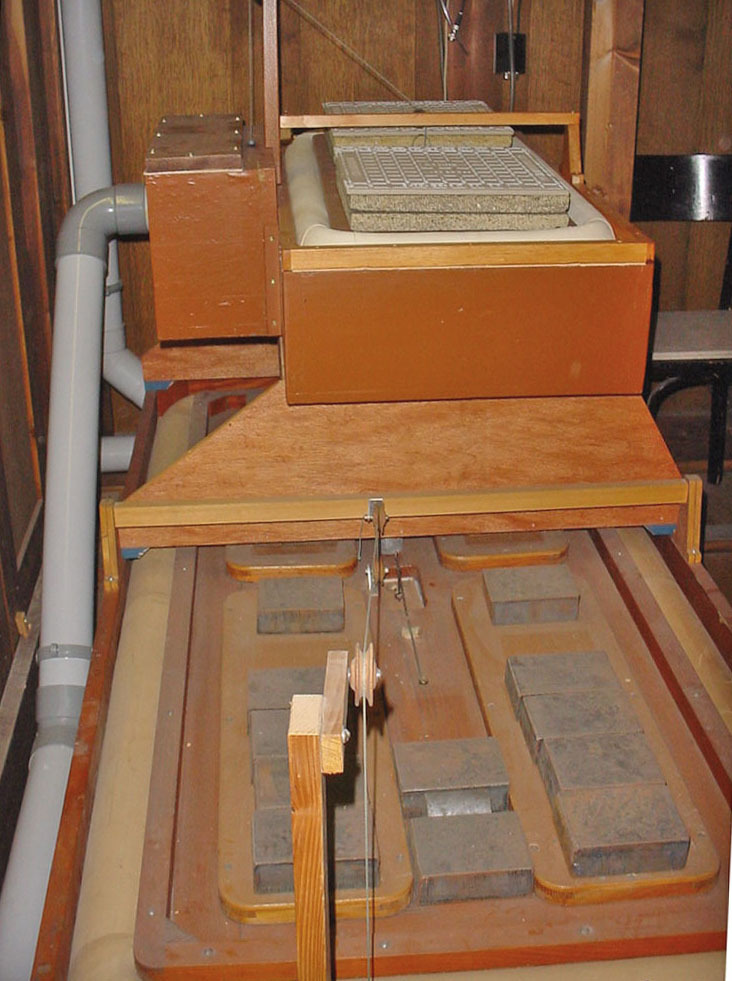

moto-ventilateur Laukhuff 14m3 / 2800 trs/mn (monté en triphasé) alimentant un réservoir principal et un petit réservoir d'appoint, tous deux à table flottante,

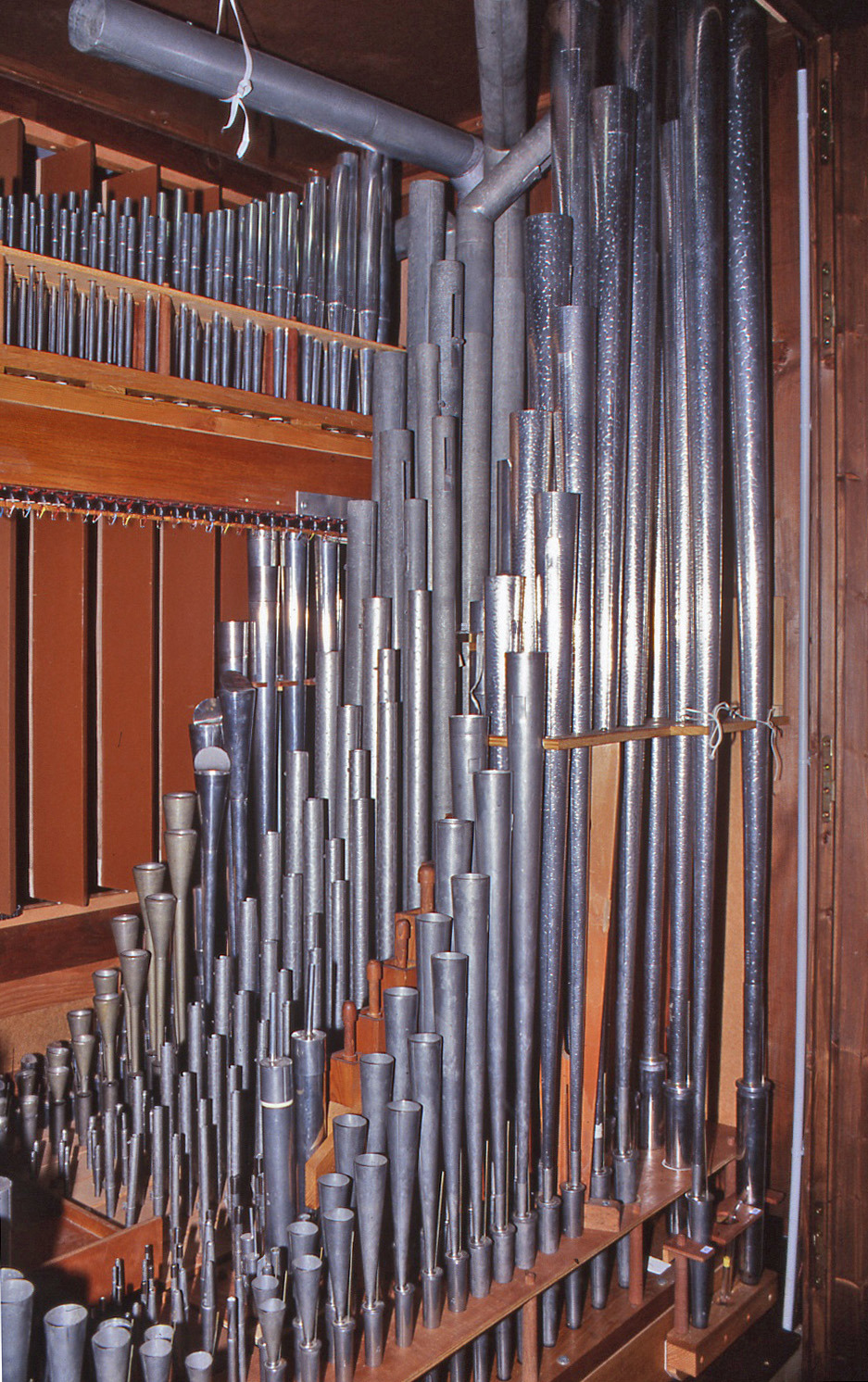

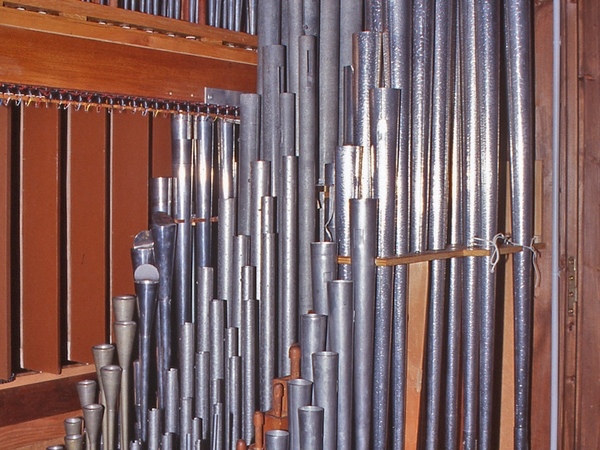

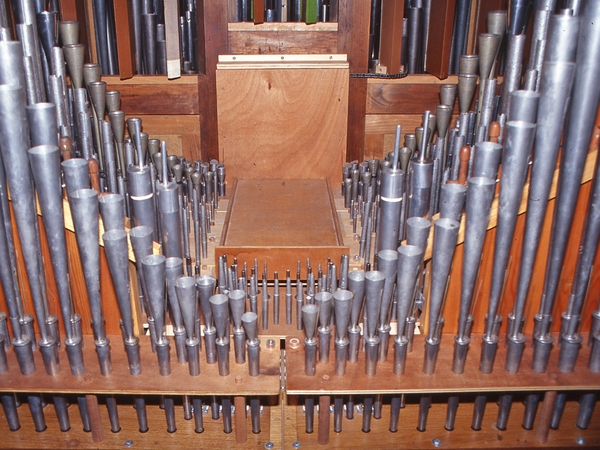

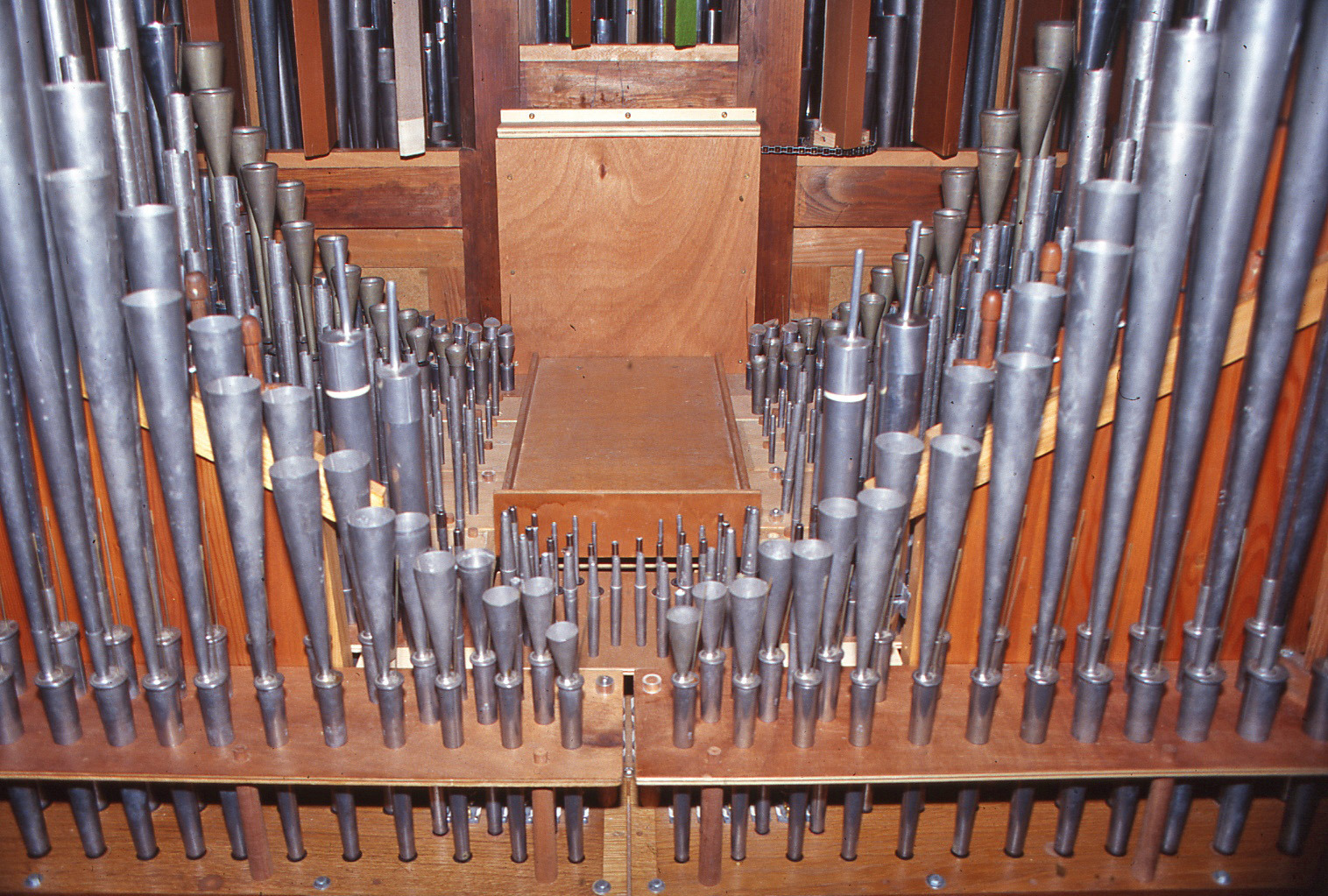

Tuyauterie

23 jeux réels (environ 1600 tuyaux) et 54 registres de jeux à la console.
Ensemble des jeux réparti en 3 sections: Grand-Orgue, Récit et Pédale. Le clavier de Positif de la console est "virtuel" en ce sens qu'il n'a pas de jeux qui lui soient propres: Les registres qui lui sont rattachés procèdent par emprunt des jeux des sections de GO et de Récit.

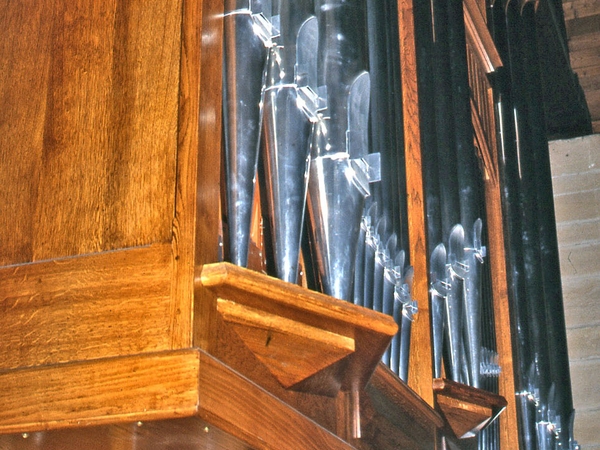

Tuyauterie en montre de 8' disposée en trois tourelles en forme de tiers-point encadrant deux plate-faces,
Pression unique pour l'ensemble des jeux = 92 mm de colonne d'eau sauf pour l'octave basse de la Contrebasse 16' = 85 mm

Images

Fichiers

Aucun fichier

Sources

Aucune source


Code de l'orgue : FR-92062-PUTEA-NDPITI1-X

Card image cap
Facteurs
Emplacement
Tribune
Etat de l'instrument
Bon : jouable, défauts mineurs

Composition
54, III/P
Transmission des notes
Numérique
Tirage des jeux
Numérique

Propriétaire
Commune
